Регулятор мощности на КР1182ПМ1



Регулятор мощности на микросхеме КР1182ПМ1

      Регулятор мощности на микросхеме КР1182ПМ1 - еще одно решение задачи регулирования мощности высоковольтных мощных нагрузок. Устройство можно применять для плавного включения и выключения электрических ламп накаливания и изменения яркости свечения, для управления более мощными полупроводниковыми переключающими приборами, для регулирования частоты вращения электрических двигателей.


Основные технические характеристики: максимальное коммутируемое переменное напряжение, В 275 максимальный ток нагрузки, А 1,2 наибольшая мощность нагрузки, Вт 150 габаритные размеры, мм 60х20х25

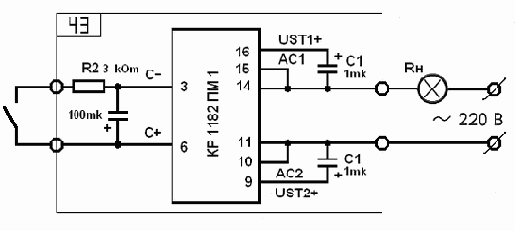

рис.1 Принципиальная схема


 Топология печатной платы в формате .pcb


Документацию на используемые детали можно взять в разделе: Справочные материалы

Еще один вариант реализации регулятора на РК1182ПМ1
